直通視鏡
詳情介紹
產品說明

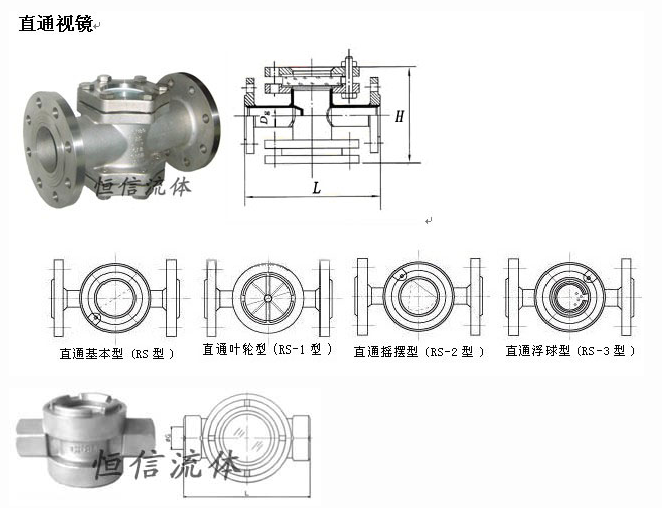

直視通鏡結構圖
產品概述：
玻璃管視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
主要技術參數：
殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。 視窗材質：鋼化硼硅玻璃、石英玻璃。密封材質：丁腈橡膠、聚四氟乙烯。工作壓力（MPa）0.6~2.5 工作溫度（℃）：0~200℃
主要材料
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
| 視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度（℃） | 0~250 | 0~800 |
| 公稱壓力（MPa） | ＜0.6 | 0.6~2.5 |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
| 連接形式 | 螺紋連接、法蘭連接 | |
| 允許急變溫度（℃） | ＜60 | |
法蘭主要連接尺寸
| In | DN | 1.6公斤 外形尺寸 L |
| 1 | 25 | 160 |
| 1-1/4 | 32 | 180 |
| 1-1/2 | 40 | 200 |
| 2 | 50 | 230 |
| 2-1/2 | 65 | 290 |
| 3 | 80 | 310 |
| 4 | 100 | 350 |
| 5 | 125 | 360 |
| 6 | 150 | 420 |
螺紋主要連接尺寸
| In | DN | 1.6公斤 外形尺寸 L |
| 1/2 | 15 | 112 |
| 3/4 | 20 | 112 |
| 1 | 25 | 139 |
