(真空)電動蝶閥
詳情介紹
(真空)電動蝶閥產品說明
(真空)電動蝶閥概述
(真空)電動蝶閥是適用于真空系統中接通或切斷管路的介質流。 該閥采用回轉型電動、電子調節(jié)式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。
電動蝶閥閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態(tài)下，也能在低壓狀態(tài)下使用。并可以任意位置安裝。 適用的工作介質為空氣和非腐蝕性氣體。
(真空)電動蝶閥性能參數
| 公稱通徑(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 連接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
| 適用范圍(Pa) | 10 5 ～6.7x10 -4 | ||||||||||
| 漏氣率（Pa.L/S) | 6.7X1010 -4 | ||||||||||
| 電磁閥電壓（V/HZ） | 220/50 | ||||||||||
| 氣源壓力（MPa） | 0.4～0.6 | ||||||||||
| 法蘭標準 | GB6070.3-85 | ||||||||||
| 安裝位置 | 任意 | ||||||||||
| 介質溫度(℃) | 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， | ||||||||||
| 主要件材質 | 閥體、閥板 | 碳鋼（鍍鎳）或不銹鋼 | |||||||||
| 密封件 | 丁腈橡膠或氟橡膠 | ||||||||||

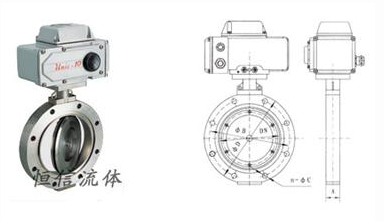

(真空)電動蝶閥連接尺寸
| 型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
| GID-40 | 40 | 85 | 70 | 44 | 22 | 183 | 139 | 157 | 4-φ7 |
| GID-50 | 50 | 110 | 90 | 55 | 22 | 195 | 139 | 157 | 4-φ7 |
| GID-65 | 65 | 125 | 105 | 70 | 26 | 203 | 139 | 157 | 4-φ9 |
| GID-80 | 80 | 145 | 125 | 85 | 30 | 213 | 139 | 157 | 4-φ9 |
| GID-100 | 100 | 170 | 145 | 105 | 30 | 231 | 139 | 157 | 4-φ12 |
| GID-150 | 150 | 220 | 195 | 156 | 35 | 251 | 139 | 157 | 8-φ12 |
| GID-200 | 200 | 275 | 250 | 208 | 40 | 315 | 147 | 207 | 8-φ12 |
| GID-250 | 250 | 330 | 300 | 258 | 45 | 343 | 147 | 207 | 8-φ14 |
| GID-300 | 300 | 380 | 350 | 308 | 55 | 368 | 147 | 207 | 8-φ14 |
| GID-400 | 400 | 500 | 465 | 408 | 60 | 451 | 182 | 256 | 8-φ18 |
| GID-500 | 500 | 600 | 565 | 510 | 80 | 535 | 182 | 280 | 12-φ18 |
